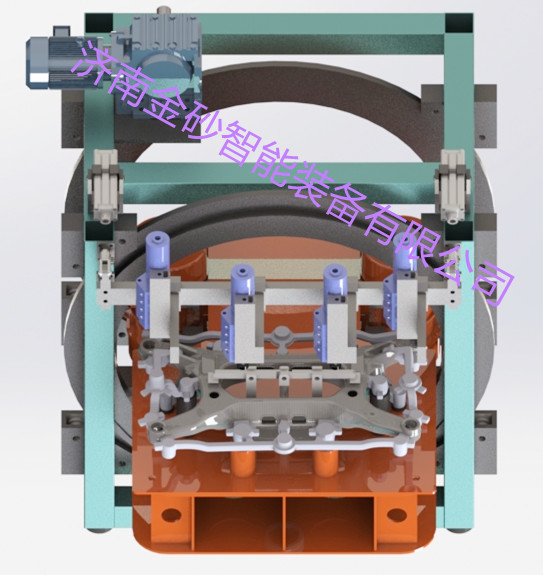

產品落砂3: JSC-CHF300系列高頻錘擊振動翻轉三合一型落砂機

一、機器的用途

本機主要用于鑄件芯砂及表面浮砂的去除。該機采用了高頻錘擊、振動+翻轉三合一技術，具有除芯快速可靠，循環時間短，安全環保，高效率，低能耗，適合各種規模產品線的批量生產，便于連入各種生產線的優點。

二、震砂原理及工藝

高頻落砂機采用2步除芯工藝，是采用高頻錘擊技術與高頻震動、旋轉技術有機復合在一起的新型鑄造設備，該機充分考慮了錘擊、震動+旋轉的特點。

步驟1：錘擊----砂芯同鑄件表面分離

將鑄件放置在氣動夾具內，由氣動夾緊，然后使用高頻氣錘錘擊。高頻錘擊使砂芯與鑄件表面分離，并裂化成塊。

步驟2：震動+旋轉----砂芯的碎化和清除

在砂芯分離過程完成后，通過高頻震動，晃動時產生的最大加速度可達60倍重力加速度（平均加速度可達30倍重力加速度），這樣的力量可以在短時間內將砂塊破碎成砂粒?；蝿邮窃趭A緊狀態下進行的，因此不會將工件損壞。震動的同時整體機架可沿縱向軸線作 270度翻轉，從而將工件內部的砂粒傾倒出來。
